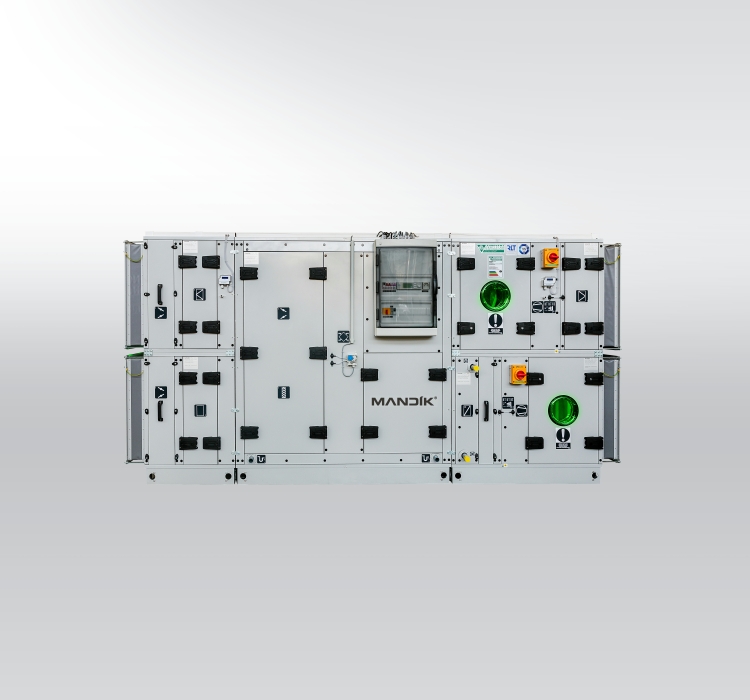

Klimatizační jednotka MANDÍK

Sestavné klimatizační jednotky určené pro centrální distribuci a úpravu vzduchu pro průmyslové i komerční využití. Zajišťují dopravu a úpravu vzduchu při vysoké míře efektivity provozu. Jsou vyráběny se vzduchovými výkony od 500 do 100 000 m3/h. Jednotky jsou kompletně vyrobeny a certifikovány v unikátním bezrámovém provedení. Vysoká variabilita provedení umožňuje řešení na míru.






Charakteristika

  • vzduchové výkony od 500 do 100 000 m3/h
  • celkově 89 typových velikostí ve čtvercovém, obdélníkovém a transportním průřezu
  • návrh podle požadavku na EKODESIGN podle nařízení EU 1253/2014, ErP 2016, ErP 2018
  • certifikované opláštění jednotek Mnichovskou laboratoří TÜV-SÜD
  • certifikace EUROVENT a možnost návrhu v energetických třídách až A+ a vystavení energetického štítku
  • certifikace podle požadavků německého sdružení výrobců vzduchotechnických zařízení RLT a možnost návrhu v energetických třídách až A+ a vystavení energetického štítku certifikovaným německou společností TÜV SÜD Industrie Service GmbH
  • provedení ve standardní konfiguraci - přívodní a odvodní části jednotky nad sebou/vedle sebe, nebo v podstropním provedení
  • provedení ve vnitřním, venkovním nebo hygienickém
  • provedení ATEX do prostředí s nebezpečím výbuchu
  • možnost volby úpravy povrchu práškovým lakováním - vnější/vnitřní díly panelů opláštění a plechové díly vestaveb jednotky
  • hladký vnitřní povrch ve standardním provedení bez dodatečných montážních úprav
  • široká škála účinností rekuperačních výměníků v každé typové velikosti
  • vlastní plynové ohřívače topných výkonů 15 až 610 kW
  • systém MaR na platformě Siemens Climatix
  • důraz na vysoké kvalitní technické zpracování a poměr cena/výkon
  • důraz na vysokou kvalitu prověřených a certifkovaných nakupovaných komponentů
  • důraz na snadný přístup pro servis a údržbu
  • možnost prodloužení záruky až na 60 měsíců


Parametry pláště

Jsou certifikované zkušebnou TÜV-SÜD Mnichov podle EN 1886.
Pro celou výkonovou řadu M, P a T vzduchových výkonů 500 - 100 000 m3/h.
Mechanická stabilita: D1 (M)                         Prostup tepla: T3
Třída netěsnosti opláštění: L1 (M)                         Součinitel tepelných mostů: TB2
Netěsnost mezi filtrem a rámem: 0.5% - F9 (M)
Útlum pláště v pásmu: Hz 125 250 500 1000 2000 4000 8000
  dB 14 23 26 36 38 40 47


Funkce klimatizačních jednotek

  Filtrace vzduchu - rámečkové, kapsové, kompaktní tukové filtry, HEPA filtry, aktivní uhlí
  Doprava vzduchu - volná oběžná kola s AC nebo EC motory
  Úpravy vzduchu - ohřev - vodní, parní, elektrický, plynový

 - chlazení - vodní, přímý výparník

 - rekuperace - desková (křížový/protiproudý výměník), rotační regenerační, kapalinová

 - zvlhčování - parní, vodní

  Útlum hluku - kulisové tlumiče


Technický návrh klimatizačních jednotek

  Klimatizační jednotky je možné navrhovat pomocí návrhového softwaru AHUMAN.
  AHUMAN nabízí rychlý a přehledný návrh, včetně výstupního technického listu a dalších výstupních formátů jako je PDF nebo DWG.
  Návrhový program je možné stáhnout v části KE STAŽENÍ.
  Naši specialisté Vám bezplatně pomohou s technickým návrhem řešení.
  V případě zájmu kontaktujte naše obchodní zástupce KONTAKTY
