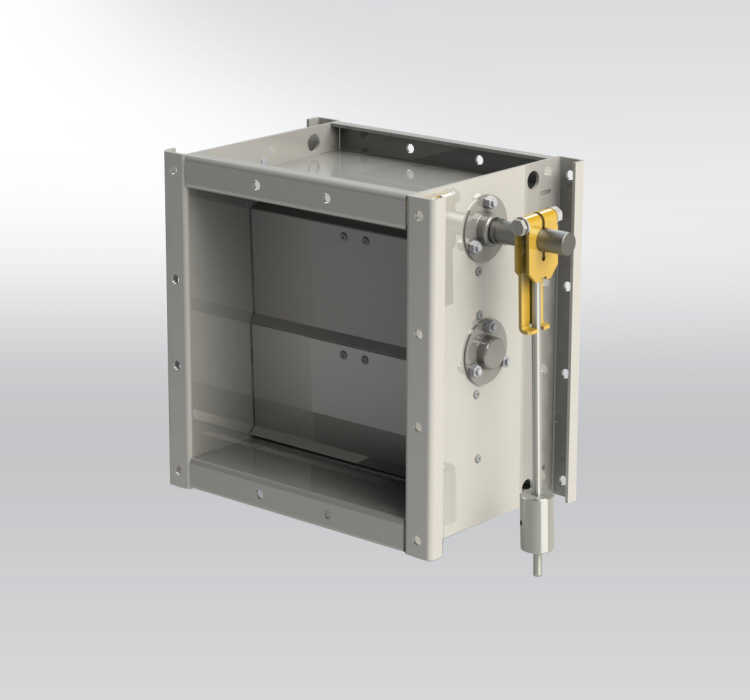

NKTMJ Přetlaková klapka pro speciální aplikace

NKTMJ – Přetlaková klapka slouží k automatickému uzavření potrubí v případě vypnutí ventilátoru. V případě odstavení jednoho z ventilátorů z provozu při paralelním zapojení ventilátorů klapka brání zpětnému průtoku vzduchu.

Charakteristika

  • rozměry min. 200 × 200 × 210 mm, max. 2 000 × 2 000 × 210 mm (pouze čtyřhranné provedení, přechod na kruhové možný)
  • pouze mechanické provedení
  • kluzná pouzdra, bezúdržbové provedení
  • max. povolená netěsnost přes uzavřené listy klapky 2 % jmenovitého průtoku těsnost pláště klapky třída „C“ dle EN 1751
  • max. rychlost proudění 25 m/s
  • provedení bez, resp. s protiváhou
  • ovládací mechanismus osazen mimo osu a proudění
  • tlakový rozdíl max. 7 500 Pa (vnitřní tlak vůči okolí)
  • uhlíková lakovaná, pozinkovaná a nerezavějící ocel – tělesa tl. 3 mm, podélné sváry
  • zasažení radioaktivními aerosoly povoleno – dekontaminovatelná
  • Seizmická odolnost dána RRS (EDB, APC) určeného pro místo stavby – zkoušeno na špičková zrychlení vyšší než 10 G
  • životnost 40 let, údržbový interval 10 000 h
