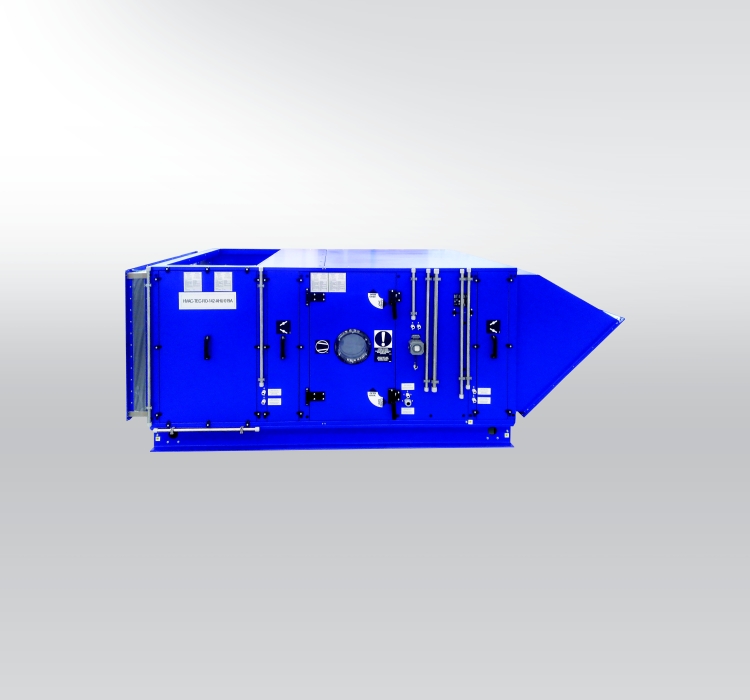

Sestavné klimatizační jednotky pro ATEX (ATmosphèreEXplosible) jsou určené pro centrální distribuci a úpravu vzduchu pro průmyslové využití s výbušným prostředím. Jednotky v EX provedení jsou uzpůsobeny tak, aby se zabránilo vznícení elektrostatickým nábojem. Jednotky jsou kompletně vyrobeny a certifikovány v unikátním bezrámovém provedení.

U jednotek spol. Mandík byly provedeny konstrukční úpravy komor dle ČSN EN 1127-1, EN ISO 80079-36 a EN ISO 80079-37,  ČSN EN 14986, EN 60079. Dále byla k jednotkám vypracována dokumentace, která popisuje jednotlivé konstrukční opatření pro použití zařízení v prostředí s nebezpečím výbuchu. Dokumentace dále obsahuje analýzu rizik dle EN ISO 80079-36 a EN ISO 80079-37 a protokoly z měření, které ukládají zmíněné normy (měření vodivosti propojení, zkouška oteplení).
Veškerá potřebná dokumentace je uložena u autorizované osoby č. 210 z FYZIKÁLNĚ TECHNICKÉHO ZKUŠEBNÍHO ÚSTAVU, státní podnik v Ostravě-Radvanicích (www.ftzu.cz). Na základě toho bylo jednotkám Mandík přiděleno číslo, které je také následně uvedeno na vydaném prohlášení o shodě výrobku.

Společnost Mandík také nabízí zpoplatněnou certifikaci touto autorizovanou osobou státního podniku FTZU na jejíž základě pak bude jednotka nositelem označení EX.



Charakteristika

• vzduchové výkony od 500 do 99 250 m³/h
• možnost návrhu z 89 typových velikostí ve čtvercovém M, obdélníkovém P a transportním T průřezu
• možnost návrhu v dynamickém, respektive vlastním rozměru po kroku 1 mm na celý rozsah vzduchových výkonů
• možnost libovolného sestavení komor do kompaktních bloků v rámci sestavné jednotky, včetně možnosti nastavení vlastní délky komory/kompaktu
• jednotky pro ATEX spadají do výjimek EKODESIGN podle nařízení EU 1253/2014
• certifikované tři typy opláštění jednotek Mnichovskou laboratoří TÜV-SÜD podle normy EN 1886
• jednotky pro ATEX spadají do výjimek EUROVENT
• certifikace podle požadavků německého sdružení výrobců vzduchotechnických zařízení RLT a možnost návrhu v energetických třídách až A+ a vystavení energetického štítku certifikovaným německou společností TÜV SÜD Industrie Service GmbH
• možnost návrhu jednotky ve vertikálním uspořádání (přívodní a odvodní části jednotky nad sebou), horizontálním uspořádání (vedle sebe), nebo v podstropním provedení
• možnost návrhu v různém atypickém provedení – sestava do tvaru „L“, „U“, vývody vertikální na horní/dolní straně, přední/zadní straně
• provedení ve vnitřním nebo venkovním provedení
• možnost volby povrchů (vnější/vnitřní díly opláštění, díly vestaveb, koncové elementy, základový rám) v kombinacích s materiály – pozink, nerez, lakování
• u práškového lakování možnost volby jakéhokoliv odstínu RAL
• díky unikátní bezrámové konstrukci je vnitřní povrch hladký (bez vnitřních výztuh, ostrých hran, koutů apod.) ve standardním provedení a bez dodatečných montážních úprav (tmelení spár apod.)
• široká škála volby typů a tím účinností rekuperačních (deskových křížových/protiproudých, rotačních) výměníků v každé typové velikosti nebo dynamickém rozměru

• možnost volby různých typů elektromotorů ventilátorů – AC/EC, různé typy geometrií volných oběžných kol – různé účinnosti a akustické parametry, různé konstrukce ventilátoru – přímo na dělící stěně ve vertikálním/horizontálním provedení, montáž na podlahu a různé uspořádání ventilátorů – samostatný, ventilátorové stěny
• všechna elektricky nevodivá spojení vodivě přemostěna (např. spojení komor mezi sebou a základovým rámem, tlumící vložky s pláštěm jednotky, atd.)
• veškeré kovové díly jednotky vodivě pospojeny Cu vodičem
• pro prostředí s nebezpečím výbuchu je použito vždy jen certifikovaných pohonů (ventilátor + motor) a ty jsou opatřeny termistorovou ochranou
• všechny elektrické součásti jsou uzemněny a celá jednotka celkově uzemněna centrálním zemnícím bodem situovaným na ventilátorové komoře
• revizní a servisní otvory opatřeny ochranou mříží
• pokud v jednotkách dochází ke vzniku kondenzátu, je použit speciální eliminátor klapek v hliníkovém provedení
• důraz na vysoké kvalitní technické zpracování a poměr cena/výkon
• důraz na vysokou kvalitu prověřených a certifikovaných nakupovaných komponentů – ventilátory, rekuperační výměníky, výměníky tepla a další
• důraz na snadný přístup pro servis a údržbu
• vlastní servisní středisko – okamžité výjezdy v záruční době, možnost objednání služby uvedení do provozu, záruční/pozáruční servis
• možnost prodloužení záruky až na 60 měsíců



Označení jednotek ATEX:

 › dle směrnice 2014/34/EU: ("ATEX 114"):   CE Ex II 2 G
 › dle norem EN ISO 80079-36 a EN ISO 80079-37:   CE Ex h IIB T4 Gb
      (použito v případě, že se v jednotce nenachází ventilátor)
 › dle normy EN 60079:   CE Ex db eb IIB T4 Gb
      (použito v případě, že se v jednotce nachází ventilátor)

Jednotky ATEX lze použití v prostředí:

dle směrnic 1999/92/EC ("ATEX 137") a 2014/34/EU ("ATEX 114"):
 › Zóna: 1; 2
 › Skupina zařízení: II
 › Kategorie zařízení: 2; 3
 › Výbušná atmosféra: G

dle norem: EN ISO 80079-36 a 37, EN 60079:
 › Typ ochrany: Ex h; Ex db, Ex dc, Ex eb, Ex ec
 › Skupina plynů: IIA; IIB
 › Teplotní třída: T1-T4
 › Třída EPL: Gb; Gc

Základní funkce klimatizačních jednotek

 › Filtrace vzduchu - kapsové antistatické filtry a filtry s aktivním uhlím
 › Doprava vzduchu - volná oběžná kola s AC nebo EC elektromotory pro EX prostředí
 › Úpravy vzduchu  - ohřev - vodní, kondenzátor

 - chlazení - vodní, přímý výparník

 - rekuperace - desková (křížový/protiproudý výměník), kapalinová

 › Útlum hluku - kulisové tlumiče

Jednotky jsou navrženy dle norem

 › EN ISO 80079-36 Výbušné atmosféry – Část 36: Neelektrická zařízení pro výbušné atmosféry – Základní metody a požadavky.
 › EN ISO 80079-37 Výbušné atmosféry – Část 37: Neelektrická zařízení pro výbušné atmosféry – Neelektrické typy ochrany bezpečnou konstrukcí „c“, hlídáním iniciačních zdrojů „b“, kapalinovým závěrem „k“.
 › ČSN EN 1127-1 Výbušná prostředí – Prevence a ochrana proti výbuchu – Část 1: Základní koncepce a metodika.
 › EN 14986 Konstrukce ventilátorů pro práci v prostředí s nebezpečím výbuchu.
 › EN 60079-0 Výbušné atmosféry – Část 0: Zařízení – Obecné požadavky.
 › EN 60079-1 Výbušné atmosféry – Část 1: Ochrana zařízení pevným závěrem „d“.
 › EN 60079-7 Výbušné atmosféry – Část 7: Ochrana zařízení zvýšenou bezpečností „e".
 › EN 60079-10 Výbušné atmosféry – Část 10: Určování nebezpečných prostorů.
 › EN 60079-20-1 Výbušné atmosféry – Část 20-1: Materiálové vlastnosti pro klasifikaci plynů a par – Zkušební metody a data.
 › EN 60079-32-1 Výbušné atmosféry – Část 32-1: Návod na ochranu před účinky statické elektřiny.

Technický návrh klimatizačních jednotek

 › Klimatizační jednotky je možné navrhovat pomocí návrhového softwaru AHUPLUS.
 › AHUPLUS nabízí rychlý a přehledný návrh, včetně výstupního technického listu a dalších výstupních formátů jako je PDF nebo DWG.
 › V případě zájmu kontaktujte naše obchodní zástupce KONTAKTY
 › Naši specialisté Vám bezplatně pomohou s technickým návrhem řešení.
