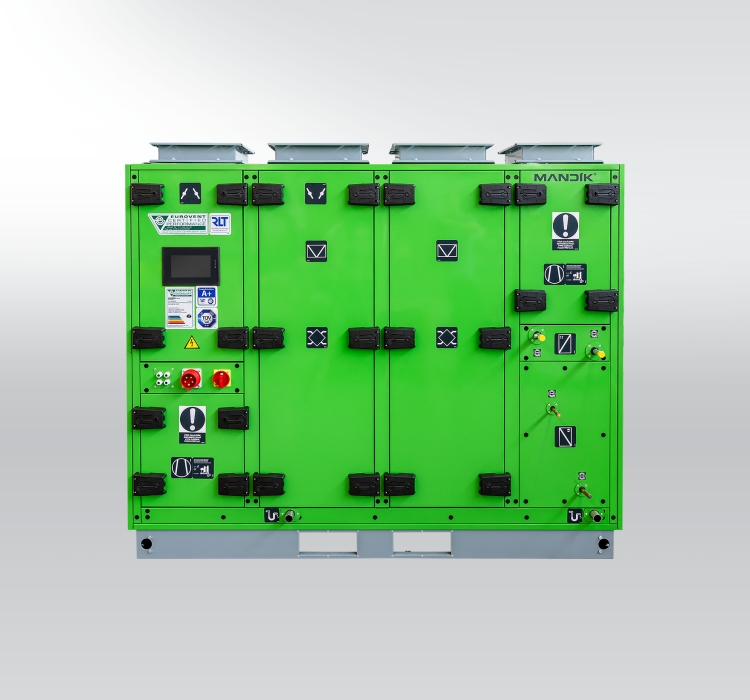

Kompakte Luftklimageräte MANDÍK

Die neue, voll dynamische Baureihe kompakter Luftklimageräte ist für die zentrale Luftaufbereitung und -verteilung im kommerziellen und industriellen Bereich bestimmt. Dank einer neuen, fortschrittlichen Software und einer durchdachten Konstruktion kann man die jeweiligen Kompaktgeräte neu dynamisch auslegen. Das ermöglicht eine einzigartige Auslegung von Standard- und Sondergeräten laut der jeweiligen Vorgabe, einschließlich Einschränkungen bei den Abmessungen. Man kann aus einem breiten Angebot an Einbaukomponenten und ihren Kombinationen auswählen. Die jeweiligen Geräte sind in einer einzigartigen rahmenlosen Gehäuse-Ausführung komplett zusammengebaut und zertifiziert und für die Aufstellung in Innenräumen bestimmt. Die Geräteausführung ist vertikal (Anschlüsse nach oben ausgeführt).

Standardmäßig ist ein Kreuzgegenstrom-Plattenwärmetauscher für Wärmerückgewinnung verbaut. Optionen: bis zu zwei Wärmetauscher für Erhitzung und Kühlung, freie Auswahl an Ventilatoren (einschließlich Doppelventilatoren), Möglichkeit der Wahl einer Umluftklappe, runde oder eckige Anschlüsse, Schaltschrank eingebaut oder außen angebaut, usw.

Die Kompaktgeräte sind auf Luftleistungen von 500 bis zu 10.000 m3/h begrenzt und werden standardmäßig als Plug&Play Gerät geliefert, d.h. einschließlich eines integrierten MSR Systems.


CHARAKTERISTIK

Aus der Sicht der energetischen Bilanz:
  • Luftleistungen von 500 bis zu 10.000 m3/h
  • Möglichkeit einer dynamischen Auslegung mit resultierenden Abmessungen nach 1 mm Schritt für den ganzen Bereich von Luftleistungen
  • Möglichkeit der Wahl von zwei Gehäuse-Ausführungen mit thermischen Parametern (Thermische Isolierung / Wärmebrückenfaktor) T2/TB3 - T2/TB1 für den ganzen Bereich von Luftleistungen
  • Bei der Ausführung T2/TB1 sind Wärmeverluste durch das Gehäuse und Wärmebrücken in Übereinstimmung mit der Norm EN 1886 eliminiert
  • Thermisch getrennte Luftströme im Inneren der Anlage
  • Auslegung gem. Ökodesign-Richtlinie (EU-Verordnung 1253/2014), ErP 2018-konform
  • Kreuzgegenstrom-Plattenwärmetauscher für Wärmerückgewinnung, laut Anforderungen an Mindestwirkungsgrad und Druckverlust wählbar
  • Stetige Regelung der Wärmerückgewinnungsleistung
  • Stetiger Vereisungsschutz des WRG-Wärmetauschers
  • Freie Kühlung/Nachtauskühlung standardmäßig vorhanden
  • Möglichkeit der Umluftfunktion zur Optimierung der Wärmeleistung
  • EC-Ventilatoren mit Leistungsreserven für hohe externe Pressungen eingesetzt

Aus der Sicht der Konstruktion:
  • Vertikale Ausführung (Kanalanschlüsse sind nach oben ausgeführt)
  • Kompakte Abmessungen, gegeben durch dynamische Auslegung
  • Möglichkeit einer gleichzeitigen Installation von insgesamt bis zu zwei Wärmetauschern, 1x Heizung und 1x Kühlung
  • Möglichkeit einer umfangreichen Wahl von diversen Typen von Einbaukomponenten
  • Dank einer einzigartigen zertifizierten rahmenlosen Gehäuse-Konstruktion ist die Innenoberfläche glatt (ohne innere Versteifungen, scharfe Kanten, Ecken usw.) in Standardausführung und ohne zusätzliche Montageaufbereitungen (Kitten von Fugen usw.)
  • Kompaktgeräte sind mit einem Grundrahmen ausgestattet
  • Für Innenaufstellung bestimmt
  • Plug&Play-Ausführung: Das Gerät ist mit einem MSR System komplett ausgestattet und werkseitig getestet
  • Möglichkeit der Materialausführung – Stahl verzinkt, Edelstahl, Pulverbeschichtung (individuell für Außen- und Innenschale bzw. Einbauteile, Endelemente und Grundrahmen)
  • Pulverbeschichtung mit beliebigem RAL-Farbton möglich

Aus der Sicht der Bedienung:
  • Bedienseite kann man von zwei Varianten wählen: Standardausführung mit einer Notwendigkeit eines Frontseiten- sowie Seitenzugangs oder nur Frontseitenzugang ohne Notwendigkeit eines Seitenzugangs (Bebauung des Gerätes von drei Seiten möglich)
  • Intelligente und bedienungsfreundliche Steuerung der Anlage
    (Weboberfläche, Visualisierungsmöglichkeit, …)
  • Anbindungsmöglichkeit an ein GLT System, Bedienung oder Parametrierung mit Hilfe von PC, Tablet, Smartphone oder direkt am Regler
  • Möglichkeit des Einsatzes von Überdruckverschlüssen für sicheren Service und Wartung
  • Betonung der Servicefreundlichkeit und Zugänglichkeit aller Geräteteile
  • Spezielles "Einschubsystem" zum Herausziehen von Ventilatoren zum Zugriff auf die Klemmleiste


AUSSTATTUNG VON EINHEITEN

Zuluftseite:
  • Luftfilter (Standardausführung Klasse F7)
  • Frischluftklappe
  • Bypass-Klappe des WRG-Plattenwärmetauschers
  • Kreuzgegenstrom-Plattenwärmtauscher für Wärmerückgewinnung
  • Man kann bis zu 2x Wärmetauscher installieren (1x Kühlung, 1x Heizung)
  • Energiesparende EC-Ventilatoren
  • Anschlussstutzen außenluft- und zuluftseitig

Abluftseite:
  • Luftfilter (Standardausführung Klasse M5)
  • Möglichkeit der Installation einer Umluftklappe
  • Energiesparende EC-Ventilatoren
  • Fortluftklappe
  • Anschlussstutzen abluft- und fortluftseitig

Verfügbare Einbaukomponenten:
  • Filter: Wahl von Filtrationsklassen G3 bis F9
  • Filter: Wahl von verschiedenen Filterarten - Kassettenfilter 48/96mm / Kompaktfilter 292mm (V-förmiger Kunststoffrahmen) / Taschenfilter 360/500/600mm
  • Filter: Wahl von Abmessungen – Euro-Standardabmessungen / Unifil / Sonderabmessungen (10 mm Schritt)
  • Erhitzer: Elektro- / Wassererhitzer / Kondensator
  • Kühler: Wasserkühler / Direktverdampfer
  • Ventilatoren: Radialventilatoren mit diversen Laufradgrößen verfügbar, ausschließlich mit energiesparenden EC-Motoren ausgestattet. Wahl der Ventilatorwand mit 2 Stück Ventilatoren nebeneinander möglich.
  • Gegenstrom-Plattenwärmetauscher für Wärmerückgewinnung: Standard- oder Combi-Ausführung, zwei Typen mit hohem oder noch höherem Wirkungsgrad verfügbar. Wahl eines Mindestwirkungsgrades möglich.
  • Jalousieklappen: wahlweise innen- oder außenliegend
  • Stellantriebe der Außenluft- / Fortluft-Jalousieklappen: Stellantrieb mit Standard- oder Federrücklauffunktion
  • Kanalanschlüsse: eckig / rund
  • Medien- und Elektroanschlüsse: die Wärmetauscher-Anschlüsse sind auf die Vorderseite herausgeführt, der Elektro-Anschluss und weitere befinden sich auf der Vorderseite oder seitlich, laut Anforderung
  • MSR-Schaltschrank im Gerät eingebaut oder außen angebaut. In der eingebauten Version ist der Schaltschrank von vorne oder von der Seite zugänglich, laut Anforderung


Gehäuseparameter – 2 Typen - T2 TB1 und T2 TB3

Gehäuseparameter T2 TB1:
Mechanische Stabilität: D1 (M)                    Thermische Isolierung: T2
Gehäuse Leckage: L1 (M)                    Wärmebrückenfaktor: TB1
Filter-Bypass-Leckage: 0.5% - F9 (M)
Einfügungsdämmaß im Band: Hz 125 250 500 1000 2000 4000 8000
  dB 12 20 31 36 36 40 50

Gehäuseparameter T2 TB3:
Mechanische Stabilität: D1 (M)                    Thermische Isolierung: T2
Gehäuse Leckage: L1 (M)                    Wärmebrückenfaktor: TB3
Filter-Bypass-Leckage: 0.5% - F9 (M)
Gehäusedämpfung im Bereich: Hz 125 250 500 1000 2000 4000 8000
  dB 18 26 28 34 37 40 45


Technische Auslegung der Kompaktgeräte

  Kompakte Luftklimageräte kann man mit Hilfe der Auslegungssoftware AHUMAN auslegen.
  AHUMAN bietet eine schnelle und übersichtliche Geräteauslegung an, einschließlich Export von technischen Datenblätter (berechnet für den jeweiligen Betriebspunkt) und weiterer Ausgangsformate wie PDF oder DWG.
  Die Auslegungssoftware kann man im Menü DOWNLOAD herunterladen.
  Unsere Fachkräfte sind jederzeit bereit, Ihnen mit der technischen Auslegung kostenlos zu helfen.
