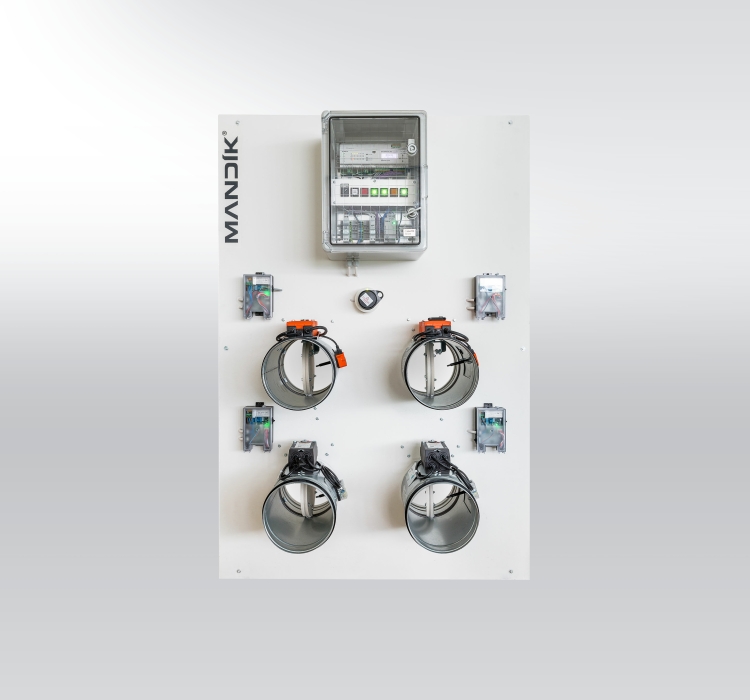

MCS-PElektronisches Steuersystem

Das System besteht aus Kommunikationsmodulen und einem zentralen Steuermodul, das mit den einzelnen Kommunikationsmodulen via Powerline kommuniziert. Das bedeutet, dass die Kommunikation über die Spannungsversorgung 230 V AC erfolgt und keine weiteren Leitungen für die Steuerung benötigt werden. Das ganze System funktioniert auf dem Prinzip „Master & Slave“, wobei die einzelnen „Slave“ Kommunikationsmodule eine MAC Adresse haben, das „Master-Modul“ automatisch die Slave-Module findet und keine weiteren Einstellungen durchgeführt werden müssen. Die Kommunikationstechnologie Powerline ermöglicht eine freie und beliebige Topologie der Systemverbindung wie z.B. in Stern-, Linien-, Bus- oder Baumformverkabelung. Für alle Topologien gelten dieselben Grenzen – eine maximale Entfernung zwischen Master- und Slave-Modul 1200 m. Auf der Abbildung ist eine erweiterte Busverkabelung exemplarisch dargestellt.



Charakteristik

  • 64-fach BKN230-24-PL * Master
  • Unterstützung für alle Standard-Antriebe bei 24 V AC / DC
  • 230VAC Powerline Kommunikation zu den Klappen
  • Das zentrale Steuermodul hat einen Filter inkludiert
  • Topologie: Frei (max. 64 Teilnehmer , max. Distanz zu Master 1‘200m)
  • Automatische Erkennung von BKN230-24-PL Kommunikationsmodulen dank einer eindeutigen MAC-Adresse
  • Anzeige der Brandklappenpositionen (Belimo Topline Antrieb inkl. Winkel)
  • Funktionskontrolle der Klappe per Tastendruck am Gerät
  • Konventionelle Ansteuerung über optisch isolierte Eingänge
  • Relaisausgänge für die Lüftungsfreigabe
  • Modbus RTU oder Modbus TCP / IP, BACnet MS / TP oder BACnet IP
  • Optionale Überwachung am externen Rechner oder am Schaltschrank-Touchscreen (TCP/IP Kommunikation)
  • USB Schnittstelle zur optionalen Konfiguration und Diagnose am Rechner vor Ort
  • Ereignisaufzeichnung / -Rapport (PDF,CSV)
  • Jedes Kommunikationsmodul kann einen Rauchmelder anschließen
  • Laufzeit- und Leistungsüberwachung des Antriebes
